basic |
eco. |
prof. |
enterpr. |
| Bidirektionale 2D/3D Assoziativität |
 |
|
|
|
| Schraffurfunkt. in assoziativer Form |
|
|
|
|
Vollständige Bemaßungsfunktionen in
assoziativer Form |
|
|
|
|
Autom. Erstellung von Pass- und
Abmaßtabellen |
|
|
|
|
| Komfortables Maßstabshandling |
|
|
|
|
| Modellierung von Hohlkörpern |
|
|
|
|
| Hybride Bildbearbeitung |
|
|
|
|
| Projektionsfunktionalität bel. Ansichten |
|
|
|
|
Automatisierte
Projektionsfunktionalität |
|
|
|
|
| Integriertes 3D- Rendering |
|
|
|
|
| StarVars Schnittstelle |
|
|
|
|
| ODMA Schnittstelle |
|
|
|
|
| Allgemeine 2D- CAD Funktionen |
|
|
|
|
Maschinenbau spezifische
2D- CAD Funktionen komplett |
|
|
|
|
| Parametrische 2D- Normteile |
|
|
|
|
| 2D- Bauteilverwaltung |
|
|
|
|
| 3D- Bauteilverwaltung |
|
|
|
|
| Stücklistengenerator |
|
|
|
|
Dialogorientierte Definition von
Oberflächenzeichen |
|
|
|
|
Dialogorientierte Definition von
Form- und Lagetoleranzen |
|
|
|
|
| 2D- Parametrik (komplett) |
|
|
|
|
| Komplexe 3D- Verrundungen u. Fasen |
|
|
|
|
Komplexe 3D- Flächen- und
Kantenverrundung |
|
|
|
|
| 3D- Festkörpermodellierung(komplett) |
|
|
|
|
| 3D- Parametrische Modellierung(kpl.) |
|
|
|
|
| 3D- Parametrische Änderungsfunkt. |
|
|
|
|
| Zusatzmodule |
basic |
eco. |
prof. |
enterpr. |
| PDM/EDM- System |
|
opt. |
opt. |
|
| Modellverwaltung |
|
opt. |
opt. |
|
| Blech |
|
opt. |
opt. |
opt. |
| Technische Berechnungen |
|
opt. |
opt. |
opt. |
STEP-, VDA-FS-, CATIA-, PRO/E-
Konverter |
|
opt. |
opt. |
opt. |
| 3D- Rendering Applikation |
|
opt. |
opt. |
opt. |
| 2D- Variantenkonstruktion |
|
opt. |
opt. |
opt. |
| COM- Programmierschnittstelle |
|
opt. |
opt. |
opt. |
PartSolutions(CADENAS) Normteil-
bibliothek |
|
|
opt. |
opt. |

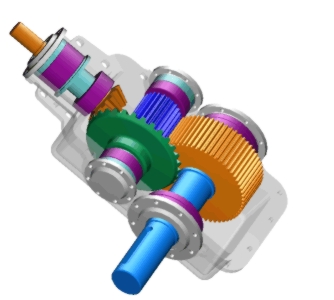

3D/2D Konstruktion
|
 |
Geometriedefinition in Form von Grundkörpern,
Spezialkörpern, 3D- Flächen
oder 2D- Konturen auf Raumebenen (Basis: ACIS- Modellierer).
|
|
Bestehende CADdy
Daten können bequem an CADdy++ Maschinenbau
übergeben werden. Neben den reinen Geometriedaten werden auch
Objektinformationen weiterverarbeitet.
|
|
2D- und
3D- Geometrieberechnungen,
Berechnungen von Flächeninhalten,
|
|
Umfang und Momente (bezogen auf
Schwerpunkt und beliebige Koordinaten).
|
|
Komplexe
Flächen- Verrundungen und Fasen
mit der Möglichkeit, Radien
verlaufend zu definieren.
|
|
Projektions-
Funktionalität beliebiger
Ansichten eines Modells zur
Zeichnungserstellung aus dem 3D- Modell
heraus.
|
|
Definition von Voll- und Stufenschnitten
mit vollständiger Assoziativität zum
3D- Modell. Schnittansichten können
beliebig gedreht und positioniert werden.
Formatierbare
Schnittverlaufskennzeichnungen werden automatisch
eingebracht.
|
|
Bidirektionale
3D/2D- Assoziativität und
Integration (echte 3D/2D- Kopplung).
|
|
Bemaßungs- und Schraffurfunktionen nach
DIN in assoziativer Form, die
objekt- oder punktbezogen erstellt
werden können.
|
|
Automatische Erstellung von Pass- und
Abmaßtabellen. |
|
Bauteilverwaltung auf der Basis einer
MS-Access® Datenbank.
Individuelle Erstellung oder Zugriff auf externe Datenbanken,
um eine
bestehende Datenstruktur zu übernehmen.
|
|
Integration von dialogdefinierbaren Form-
und Lagetoleranzen sowie
Oberflächenkennzeichnungen.
|
|
Objektorientierte Bauteil- und
Baugruppenverwaltung mit
ODBC- Datenbankanschluss inkl. Positionsnummernverwaltung mit
Stücklistengenerator.
|
|
Objektorientierter Normteilekatalog mit
parametrischen Normteilen
(Verbindungselemente, Lager und
Stahlbauprofile).
|
|
Photorealistische Darstellung inklusive
Materialdefinition durch integriertes
Renderprogramm. Für höchste Ansprüche z.B. Glanzpunkte, beliebige
Animationen usw., direkte
Anbindung an das Rendermodul.
|
|
Import und Export von
SAT- Dateien (ACIS- Standardexport
als Grundlage,
z.B. für NC- Fertigung oder FEM - Berechnungen)
|
|
Export von Stereolithografiedaten
|
|
Import und Export von DWG- und
DXF- Dateien
(bis Release 14) sowie
CADdy PIC- Dateien |
|
| 3D-Featuremodellierung |
|
Der 3D- Featuremodellierer
beinhaltet, neben einem Katalog parametrischer Bauteile,
auch die Möglichkeiten,
grafisch interaktiv eigene parametrische Werkstücke und
Baugruppen zu
erstellen und diese für die Verbauung mit definiertem Parametersatz
bereitzustellen.
Integrierte Komponenten:
Design of features:
|
Feature-
Manager zur grafisch interaktiven Feature- Verwaltung
und- Bearbeitung, inkl. der Darstellung des Modells
als Strukturbaum
|
|
3D-
Geometrieerstellung in Form
parametrischer Körper- Features
|
|
Geometriemanipulierende Features, z. B.
als parametrische Formelemente
wie Verrundungen, Fasen, Stege, Rippen,
Nuten, Bohrungen usw.
|
|
Semantische Features für flächen- und
achsenbezogene Positionierungen
|
|
Technologische Features wie z. B. Oberflächenbeschaffenheit
oder Material
für die Handhabung und Verarbeitung |
Design with features:
|
Parametrische, technische Elemente
(3D- Normteile-Bibliothek)
|
|
100%ige Editierbarkeit der Werkstücke und
Zusammenbausituationen |
|
 |
CADdy Maschinenbau Version
17.0
|
CADdy Grundpaket
Zur
professionellen Erstellung technischer 2D- Zeichnungen in allen
Ingenieurbereichen; Lauffähig unter Windows NT 4.0, Windows 2000,
Windows 95/98 und
MS-DOS. Beinhaltet Funktionen zum Laden und
Bearbeiten von Pixelbildern
und einen bidirektionalen DXF- Konverter.
Übernahme von 2D- Konturen in ein 3D- Flächenmodell sowie deren
räumliche Darstellung als Kantenmodell
bzw. mit schattierten Flächen nach
manueller Höheneingabe. Funktional
erweiterbar durch
Anwendung von
CADdy PLUS Programmen.
Konstruktion
Enthält alle
wichtigen Bemaßungsfunktionen nach DIN und ANSI
(assoziativ), einschließlich
Variantenprogrammierung und interaktiver
Variantenkonstruktion (beinhaltet
CADdy PLUS) zur Erstellung
und
Handhabung ähnlicher Bauteile. Beinhaltet darüber hinaus eine
Datenbank-
gestützte Bauteilverwaltung mit Stücklistengenerator,
komfortabler
Wellenkonstruktion, Entwurfsfunktionen, interaktiver Auswahl
von Form-
und Lagetoleranzen sowie Oberflächenangaben und automatischer
Erstellung einer Passmaßtabelle. Die integrierte Zeichnungsorganisation
bietet die Möglichkeit, mit mehreren Bildern (Teilzeichnungen)
gleichzeitig
zu arbeiten sowie Details automatisch maßstabsgerecht zu
erstellen,
wobei mehrere Maßstäbe in einer Zeichnung bearbeitet werden können.
Normteile
Objektorientierte Variantenbibliothek
(beliebige nachträgliche
Parameteränderungen sind möglich) mit
Bohrungen (Durchgangs-, Grund-,
Senkbohrung usw.), Schrauben, Muttern,
Scheiben, Sicherungselementen,
Verschraubungen (Durchsteck- und Einsteckverschraubungen,
Blechschrauben) und Verstiftungen mit Stücklistenanschluss.
Stahlbau
Variantenbibliothek mit
allen gängigen Stahlbauprofilen (DIN-Normen) sowie
der automatischen
Auswahl von Stirnplattenverbindungen der Deutschen
Stahlbauverbände.
Darstellung der Schweißverbindungen nach DIN 1912
und komfortable
Profilschneide- und Profilverlängerungsfunktionen,
Bruchliniendefinition,
Ausnehmungen, Vereinigung bzw. Tausch von bereits
gezeichneten Profilen.
Zusätzlich ist es möglich, eigene Werknormen und
Bauteile/Bauteilgruppen zu definieren und in der Datenbank abzulegen.
Erzeugung von Stahlbaukonstruktionen mit Polygonzügen und komfortabler
Ansicht und Referenzpunktauswahl über Vorschau. Automatische
Stücklistenerzeugung, benutzerdefinierte Listenkopferstellung inklusiv
manueller/automatischer Positionsnummerierung.
Blechkonstruktion
Zur
Konstruktion von streifenförmigen Blechteilen, L-Blechen, Z-Blechen,
V-Blechen, C-Blechen, Hutblechen, Schellen und beliebigen Streifen mit
Material- und Blechdickendatei. Grenzwerte der Biegeteilradien
entsprechend DIN 6935. Inklusive automatischer Bemaßung und variabler
k-Wert Datei.
Zur Abwicklung
von allen gängigen Blechformteilen aus den Bereichen
Anlagenbau, Lüftungs-
und Klimatechnik wie Zylinderschnitt, Kegelschnitt,
Übergang Rechteck -
Kreis bzw. Kreis - Kreis, Hosenrohr usw.. Als
Ausgabe stehen alle
Ansichten, die Abwicklungen sowie
Koordinatendateien zur Verfügung.
|
|
